Spectrometer

광학, 온도, 계측 사업의 선두주자 진영테크를 소개합니다.

200-1100nm

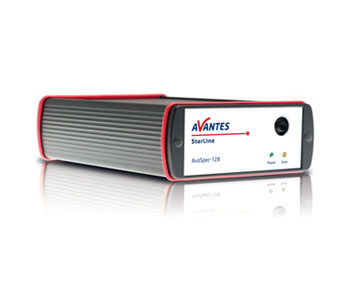

재품이미지

UV / VIS spectrometer

AvaSpec - 128

  • 128픽셀 Photo Diode Array Detector 사용
  • 16Bit AD Converter (USB2.0)
  • 가격대비 우수한 성능
  • 360-1100nm의 넓은 파장영역대역(파장영역 선택가능)
BEST Good
제품특징
  • 제품특징 이미지

    Detector
    128 pixels
    Photo Diode Array CCD Detector
  • 제품특징 이미지

    Wavelength range
    360~1100nm
    넓은 파장영역대역
    (파장영역 선택가능)
  • 제품특징 이미지

    Ultrafast
    Integration Time
    0.07 ms - 10 minutes
  • 제품특징 이미지

    AD Converter
    16Bit AD Converter
  • 제품특징 이미지

    SDRAM card
    별도 PC없이 데이터 저장(옵션)
  • 제품특징 이미지

    Bluetooth
    Bluetooth
    communication(옵션)
  • 제품특징 이미지

    No moving parts
    시스템 안정성을 극대화
  • 제품특징 이미지

    Stand Alone
    PC없이 동작 가능
    2Analog output(0~5V),
    12 Digital output
  • 제품특징 이미지

    Interface
    USB 2.0 interface로
    빠른 데이터 처리
  • 제품특징 이미지

    Interface
    RS-232 interface 적용
  • 제품특징 이미지

    Application
    다양한 악세사리를 연결하여
    광범위한 Application에 응용
  • 제품특징 이미지

    Best
    가격대비
    우수한 성능
제품사양
제품사양
Spectrometer Platform AvaSpec-128-USB2
Optical Bench Symmetrical Czerny-Turner, 45mm focal length
Wavelength range 360-1100 nm
Resolution 1.7 - 64 nm, depending on configuration (see table)
Stray light < 0.3%
Sensitivity 430,000 counts/μW per ms integration time
Detector Photo-diode array, 128 pixels
Signal/Noise 500 : 1
AD converter 16-bit, 2 MHz
Integration time 0.07 ms - 10 minutes
Interface USB 2.0 high-speed, 480 Mbps
RS-232,115.200 bps
Sample speed
with store to RAM
0.12 ms
Data transfer speed 1.1ms / scan (USB2), 30ms / scan (RS-232)
Digital IO

HD-26 connector, 2 Analog in, 2 Analog out,

3 Digital in, 12 Digital out, trigger, sync.

Power supply Default USB power, 350mA. or with SPU2 external 12VDC, 150 mA
Dimensions, weight 175 x 110 x 44 mm (1 channel), 716 grams
파장영역
파장능력
Use Useable range (nm) Spectral range (nm) Lines/mm Blaze (nm) Order code
VIS/NIR 360-1100 500 300 300 UA
VIS 360-750 100 1200 250 UC
VIS 360-850 240 600 400 BB
VIS/NIR 360-1100 740 150 500 VZ
VIS/NIR 360-1100 500 300 500 VA
VIS 360-850 235 600 500 VB
VIS 400-980 100 1200 500 VC
NIR 500-935 215 600 750 NB
NIR 500-1000 100 1200 750 NC
NIR 600-1100 475 300 1000 IA
NIR 600-1100 200 600 1000 IB
분해능
분해능
Grating (lines/mm) Slit size (μm)
50 100 200 500
150 13.0 14.0 28.0 64.0
300 6.4 7.2 15.0 32.0
600 2.6 3.5 7.2 16.0
1200 1.7 2.1 4.0 8.0
