Spectrometer

광학, 온도, 계측 사업의 선두주자 진영테크를 소개합니다.

200-1100nm

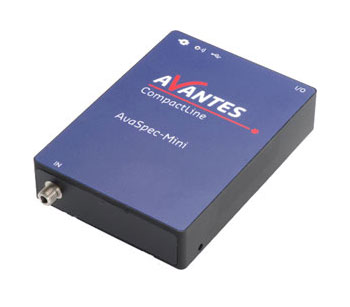

재품이미지

UV / VIS spectrometer

AvaSpec - Mini

  • CCD linear array
  • 0.09 nm의 고해상도
  • 0.2% 낮은 Stray-light
  • 174g의 매우 가벼운 무게
  • 빠른 Integration Time
BEST Good
제품특징
  • 제품특징 이미지

    Detector
    2048, 3648 pixels
    CCD linear array
  • 제품특징 이미지

    Wavelength range
    200~1160nm
  • 제품특징 이미지

    작다!
    작은 분광기
  • 제품특징 이미지

    가볍다!
    174g의 매우 가벼운 무게
  • 제품특징 이미지

    Easy Software
    누구나 쉽게 다룰 수 있는
    소프트웨어
  • 제품특징 이미지

    USB Power
    별도 전원이 필요 없는
    USB Power
  • 제품특징 이미지

    No moving parts
    시스템 안정성을 극대화
  • 제품특징 이미지

    Application
    다양한 악세사리를 연결하여
    광범위한 Application에 응용
제품사양
Spectrometer AvaSpec-Mini 2048(L) AvaSpec-Mini 3648
Optical Bench Symmetrical Czerny-Turner, 75 mm focal length
Wavelength range 200-1100nm
Stray light <0.2%
Sensitivity Similar to ULS2048(L) (no DCL) Similar to ULS3648 (no DCL)
Detector

Sony CCD linear array,

2048 (Large) pixels

Toshiba CCD linear array,

3648 pixels

Signal/Noise 200:1 (2048) / 300:1 (2048L) 350:1
AD converter 16 bit, 2 MHz
Integration time 1.05 ms - 10 minutes 10 μs - 10 minutes
Interface USB 2.0 (480 Mbps) / RS-232(115.200 bps)
Sample speed with on-board averaging 3.0 ms/scan 7.4 ms/scan
Data transfer speed 4.6 ms/scan 7.4 ms/scan
I/O 6 bidirectional programmable I/O; 2 analog out; 2 analog in
Dimensions, weight 95 x 68 x 20 mm, 174 grams
Power supply Default USB power, 250 mA; external 5-15Vdc (RS232)
Temperature range 0-55 ℃
파장영역
파장능력
Use Useable
range (nm)
Spectral
range (nm)
Lines/mm Blaze (nm) Order code
2048 (L)
UV 200-400 167 1800 250 MN 1800-0.25
VIS 330-900 530 600 500 MN 600-0.50
NIR 550-1100 520 600 1000 MN 600-1.00
UV/VIS 200-1100 900 300 300 MN 300-0.30
UV/VIS/NIR 360-1100 720 300 500 MN 300-0.50
3648
UV 200-400 170 1800 250 MN 1800-0.25
VIS 330-900 535 600 500 MN 600-0.50
NIR 550-1100 525 600 1000 MN 600-1.00
UV/VIS 200-1100 900 300 300 MN 300-0.30
UV/VIS/NIR 360-1100 720 300 500 MN 300-0.50
분해능
분해능
Grating (lines/mm) Slit size (μm)
10 25 50 100 200 500
2048 (L)
300 0.80-0.90 1.12-1.25 2.35 4.65 9.10 21.00
600 0.4-0.53 0.7 1.2 2.4 4.6 10.8
1800 0.1-0.18 0.2-0.29 0.34-0.42 0.8 1.6 3.6
3648
300 0.60-0.70 1.10-1.30 2.20-2.40 4.60 9.00 20.00
600 0.3-0.36 0.58-0.6 1.17 2.2 4.5 10
1800 0.09-0.11 0.18 0.36-0.4 0.78 1.5 3.7
주문코드
Ordering information Description
AvaSpec-Mini2048-U25 Mini spectrometer, 2048 pixels, grating-MN1800-0.25 (220-390nm), DUV, 25μm slit,USB2 interface, with AvaSoft-Basic
AvaSpec-Mini2048-V25 Mini spectrometer, 2048 pixels, grating-MN600-0.50 (350-885nm), OSC, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini2048-I25 Mini spectrometer, 2048 pixels, grating-MN600-1.00 (600-1100nm), OSF600, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini2048-UVI25 Mini spectrometer, 2048 pixels, grating-MN300-0.3 (200-1100nm), DUV, OSC-UA, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini2048-VI25 Mini spectrometer, 2048 pixels, grating-MN600-0.50 (360-1100nm), OSC, 25μm slit, USB2 interface, with AvaSoft-Basicp
AvaSpec-Mini3648-U25 Mini spectrometer,3648 pixels, grating-MN1800-0.25 (220-390nm), DUV, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini3648-V25 Mini spectrometer, 3648 pixels, grating-MN600-0.50 (350-885nm), OSC, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini3648-I25 Mini spectrometer, 3648 pixels, grating-MN600-1.00 (600-1100nm), OSF600, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini3648-UVI25 Mini spectrometer, 3648 Large pixels, grating-MN300-0.3 (200-1100nm), DUV, OSC-UA, 25μm slit, USB2 interface, with AvaSoft-Basic
AvaSpec-Mini3648-VI25 Mini spectrometer, 3648 pixels, grating-MN300-0.50 (360-1100nm), OSC, 25μm slit, USB2 interface, with AvaSoft-Basic
